Drtící zařízení HL I 1222


Drtící zařízení HUSMANN - vhodné pro organický a anorganický odpad. Materiál se sype přímo do pomaloběžného drtícího zařízení nebo pomocí výklopné násypky. K drcení dochází pomocí jednoho drtícího hřídele osazeného drtícími nástroji.

Hřídel se automaticky nebo volitelně otáčí v obou směrech a drtí materiál o hrany a pevné nástroje, které jsou umístěné na bocích a pod hřídelem. Pod drtícím zařízením je umístěn dopravník, který dopravuje rozdrcený materiál dále dle potřeby až do výše 3.000 mm.






Provedení:

  • svařovaná konstrukce z U-profilů se zařízením abroll dle DIN 30722

Stacionární i mobilní provedení :

  • stacionární nebo - pásový podvozek – pro pohyb po ploše

  • abroll - jedna zdvižná náprava – pro přetažení po ploše

  • mobilní – 2 nápravový podvozek

Ovládání :

  • dálkové

Motor:

  • turbodiesel CAT - motor P = 186 kW (253 PS) EURO III

  • alternativně: Elektromotor P = 200 kW (272 PS)

Drtící zařízení:

  • 8 – 16 nožů, šroubovatelné drtící nástroje. Šířky nástrojů 50 – 80 mm. Možnost nastavení a osazení pro různé typy materiálů

  • průměr hřídele 660 mm

  • délka hřídele 2.260 mm

  • hřídel vybavena šroubovatelnými vysoce odolnými stěrači, hřídel je uložena v naklápěcích ložiscích se specielními pouzdry

Drtící nástroj:

  • 1 drtící válec s nastavitelnými otáčkami na 20 a 40 ot/min

Vstup do drtícího zařízení:

  • 1.200 x 2.260 mm

Násypka:

  • zhotovena z vysoce odolné 10 mm oceli HARDOX 500

  • rozměry násypky: 5.200 x 2.300 mm

Nádrž na naftu:

  • 2 nádrže zabudované v prostoru pohonného agregátu

  • celkový objem 600 l

Pohon:

  • volitelný diesel-hydraulický nebo elektro-hydraulický s automatickým reverzním zařízením

  • přímý pohon hydromotoru bez převodovky, pomalé otáčky zajišťují životnost pohonu min. 20.000 mth

  • pomaloběžný hydromotor vytváří tlak v hydraulickém systému 400 barů a hřídel přenáší kroutící moment 90.000 Nm

Automatická regulace výkonu:

  • hydraulické zařízení s automatickou regulací, optimalizující reverzaci a drtící výkon

Předehřev oleje:

  • pro teploty pod bodem mrazu je drtič vybaven el. předehřevem nádrže

Barva:

  • všechny tóny RAL

  • standardní RAL 5010/1021

Kontrola zařízení:

  • hlášení poruchy a nutnosti servisu pomocí kontrolních a signálních světel

  • kontrola dopravníku, teploty a množství oleje, teploty a množství vody v chladiči

  • pokud nedojde k odstranění poruchy, stroj se automaticky vypne a tím se zabrání zbytečným škodám

Výstupní dopravník:

  • pevně namontován s daným úhlem výsypu

  • šířka dopravníku 1.200 mm

  • výsypná výška: 3.000 mm

  • pro transport lze sklopit

  • rychlost plynule regulovatelná

Hydraulický systém:

  • hydraulický systém s jednou nádrží, čerpadlem a motorem

  • objem hydraulické nádrže 190 litrů

  • jištění proti přetížení a automatická reverzace

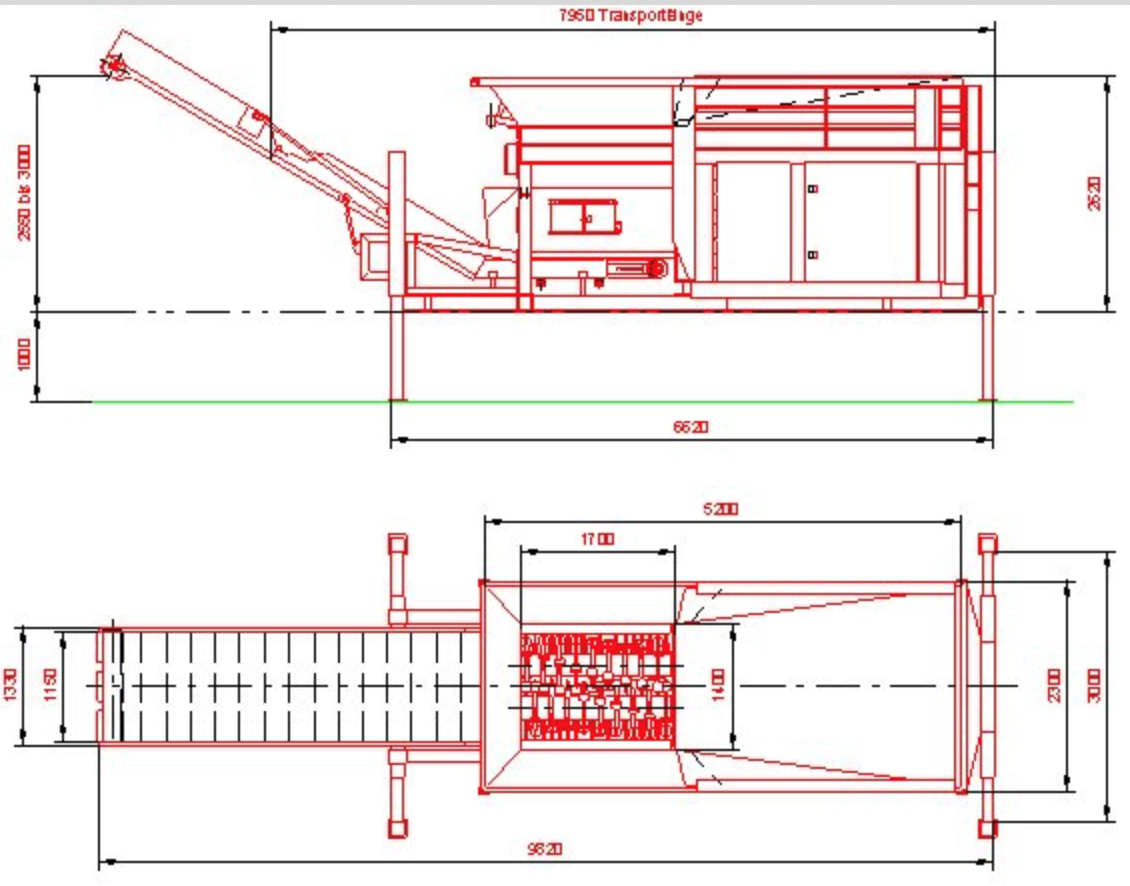

Rozměry:

  • celková délka: 10.600 mm

  • šířka: 2.340 mm

  • výška: cca. 2.630 mm

  • plnící výška: 2.600 mm

Váha zařízení:

  • cca. 16.000 kg

Příslušenství:

  • nastavení dopravníků – manuální nebo dálkově nastavitelná výška opravníku

  • prodloužený dopravník s vyšším výsypem

  • zvedací přepravní náprava s ojí – hydraulicky nastavitelná, pro lepší transport po pracovní ploše

  • magnetický odlučovač – s permanentním magnetem

  • nastavení otáček motoru – pomocí dálkového ovládání

  • skrápěcí zařízení

    … a mnoho dalších variant provedení!
